On branche une machine-outil sur un réseau triphasé 380V, et l’appareil de commande ou le petit équipement à côté demande du 220V monophasé. C’est la situation la plus fréquente en atelier, en agriculture ou dans un bâtiment ancien alimenté en triphasé. Le choix du bon transfo 380V en 220V dépend moins de la tension elle-même que du type de charge à alimenter, un point que la plupart des guides survolent.
Isolement galvanique ou autotransformateur : la question à trancher en premier
Avant de comparer des puissances ou des marques, on doit répondre à une question technique qui change tout le niveau de sécurité. Un autotransformateur abaisse bien la tension de 380V à 220V, mais il ne sépare pas électriquement le primaire du secondaire. Le circuit côté 220V reste relié au réseau 380V.
Lire également : Comment choisir une entreprise spécialisée en isolation ?
Un transformateur d’isolement sépare physiquement les deux circuits. Si un défaut survient côté secondaire, il n’y a pas de retour direct vers le réseau primaire. Pour une prise domestique classique, un poste de soudure portable ou un appareil de mesure sensible, l’isolement galvanique est la seule option raisonnable.
A voir aussi : Guide complet pour un déménagement sans stress : Conseils et astuces pratiques
L’autotransformateur reste pertinent quand on alimente un équipement fixe, déjà protégé par son propre différentiel, et qu’on veut limiter l’encombrement et le coût. En revanche, sur un chantier ou dans un local humide, s’en passer revient à supprimer une barrière de protection.
Transfo monophasé ou triphasé : adapter le choix au type de charge
Les articles en ligne parlent souvent de « transformateur 380/220 » sans préciser la nature de la charge. C’est pourtant le critère de sélection numéro un.
Circuit de commande ou prise monophasée
Pour alimenter un circuit de commande (automate, écran, éclairage de tableau), on utilise un transformateur monophasé. On prend la tension entre deux phases (380V) côté primaire, et on obtient du 220V monophasé côté secondaire. C’est le cas le plus simple.
Moteur triphasé prévu pour du 220V
Certains moteurs anciens ou importés fonctionnent en triphasé 220V (couplage triangle sur un réseau 220/380). Si on dispose d’un réseau 400V standard, deux options existent :

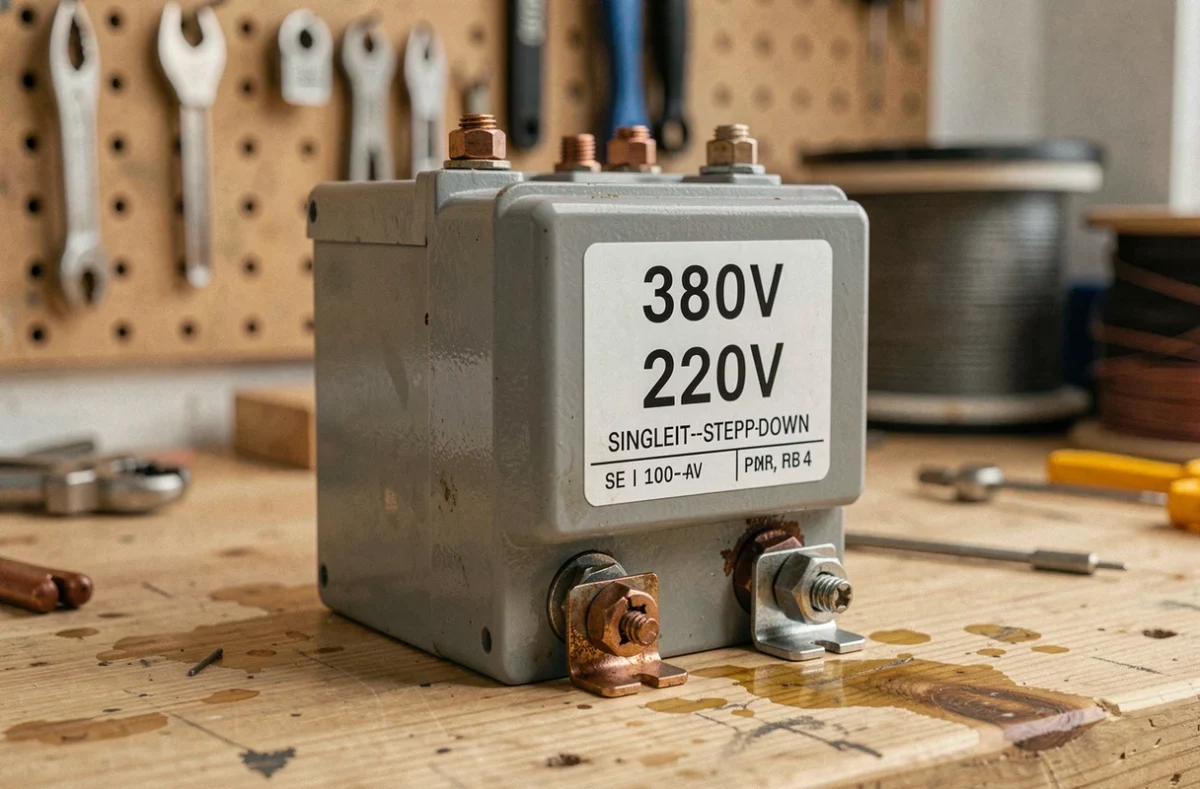

- Un transformateur triphasé abaisseur, qui convertit le 380V triphasé en 220V triphasé, conserve les trois phases et alimente directement le moteur
- Un variateur de fréquence, qui régule à la fois la tension et la fréquence, protège le moteur au démarrage et permet d’ajuster la vitesse, mais coûte sensiblement plus cher qu’un transfo sec
Le variateur se justifie quand on a besoin de contrôler la vitesse du moteur. Si le moteur tourne à régime fixe, un transformateur triphasé abaisseur suffit et reste plus fiable sur le long terme.
Puissance en kVA et marge de sécurité : dimensionner sans surdimensionner
La puissance nominale d’un transformateur s’exprime en kVA. Pour la calculer, on additionne les puissances des équipements à alimenter côté secondaire, puis on applique une marge.
- Relever la puissance réelle consommée par chaque appareil (pas la puissance crête indiquée sur la plaque, mais la consommation en fonctionnement normal)
- Additionner ces valeurs et convertir en kVA si les données sont en watts (diviser par le facteur de puissance, souvent autour de 0,8 pour un moteur)
- Appliquer une marge d’environ 20 à 30 % pour absorber les appels de courant au démarrage et préserver la durée de vie du transfo
Surdimensionner largement (prendre un transfo deux fois trop gros) n’améliore pas la sécurité. Cela augmente le coût, l’encombrement et les pertes à vide. Un dimensionnement juste avec une marge raisonnable est préférable à un surdimensionnement systématique.

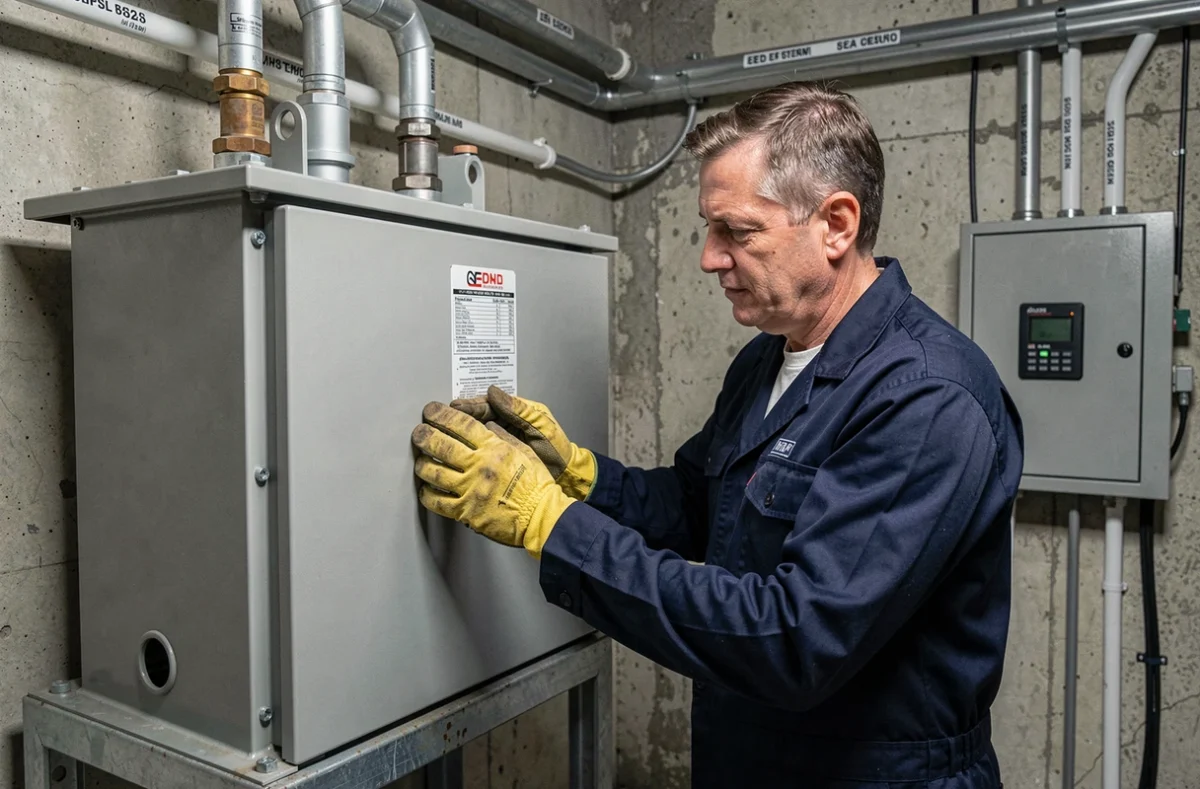

Conditions d’installation du transformateur : ce qui change selon le local
On installe rarement un transfo dans une salle blanche climatisée. Atelier poussiéreux, local technique mal ventilé, extérieur sous abri : l’environnement dicte le type de protection à prévoir.
Un transformateur sec (sans huile) convient à la majorité des installations intérieures. En cas d’exposition à la poussière, à l’humidité ou à des projections, un coffret avec un indice de protection adapté (IP44 minimum) protège les enroulements et les borniers.
La chaleur est l’ennemi principal. Un transfo mal ventilé dans un local fermé voit sa température interne monter, ce qui dégrade l’isolant et réduit sa durée de vie. Prévoir un espace libre autour de l’appareil et, si nécessaire, une ventilation forcée dans le local. Les retours varient sur ce point selon les fabricants, mais la règle pratique reste de ne jamais plaquer un transfo contre un mur sans circulation d’air.
Protections électriques côté primaire et secondaire
Un transfo 380V/220V ne dispense pas de protéger chaque côté du circuit. Côté primaire (380V), un disjoncteur calibré sur le courant nominal du transformateur coupe l’alimentation en cas de surcharge ou de court-circuit.
Côté secondaire (220V), on installe un différentiel adapté au type de charge. Pour une prise standard alimentant du petit outillage, un différentiel 30 mA protège les personnes. La mise à la terre du secondaire doit être raccordée au réseau de terre existant, pas bricolée sur une tige plantée à côté.
Sur les installations anciennes, le raccordement au tableau divisionnaire existant demande souvent une vérification du calibre des câbles. Un câble sous-dimensionné entre le transfo et le tableau annule tout le bénéfice d’un transformateur correctement choisi.
Le choix d’un transfo 380V en 220V se résume à trois décisions prises dans l’ordre : isolement ou autotransformateur selon le niveau de sécurité requis, monophasé ou triphasé selon la charge, puis puissance en kVA avec une marge adaptée. Vérifier l’environnement d’installation et les protections électriques en amont évite de découvrir un problème une fois le matériel posé.
